marți, 26 iunie 2018

Surse de alimentare de curent continuu

Schema bloc:

Specificati :
-rolul blocurilor componente;
-principiul de functionare;
-variante constructive.


Clasa a X a F-CDL-Electronica aplicata-Practica comasata
prof.Vultur Livia
Tema:Surse de alimentare de c.c.
Redresoare;
Stabilizatoare;
Filtre;
Stabilizatoare.

 Pentru documentare accesati link-ul:
http://cndiptfsetic.tvet.ro/index.php/rezultate/4

marți, 10 iulie 2012

Circuite basculante bistabile



În logica secvenţială, ieşirea unui circuit depinde nu doar de starea intrărilor în acel moment, ci şi de intrările din momentul anterior. Logica secvenţială operează cu memorie.
La un Circuit Logic Secvenţial, CLS, există, deci,  legături de reacţie de la ieşire spre intrare astfel încât  valorile funcţiei de ieşire la un moment dat depind de valorile variabilelor de la intrare şi de stările elementelor de memorie, interne, ale circuitului, adică de starea anterioară a circuitului.Cel mai simplu dispozitiv de tip secvenţial este circuitul basculant bistabil (CBB) numit şi flip-flop.
Proprietăţile circuitului basculant bistabil (CBB):

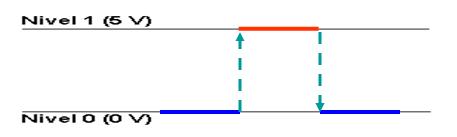

• Circuitele CBB sunt caracterizate prin 2 stări limită: 0 şi 1
• Trecerea dintr-o stare în alta se numeşte basculare
• Bascularea are loc într-un timp foarte scurt şi se manifestă ca o variaţie bruscă a mărimilor electrice la cele două ieşiri ale circuitului
• Trecerea într-o anumită stare poate fi determinată de semnalul care reprezintă informaţia ce trebuie înscrisă în bistabil sau semnalul de ceas/de tact.

Notaţii folosite:
R, S, J, K, T, D:  intrări de comandă; CL, CK, T: intrare de ceas/tact ; Q- ieşiri


Variante constructive:
